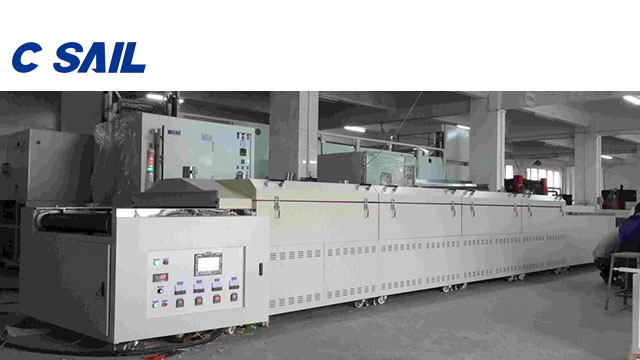

Túnel de secado infrarrojo, SCO-IR-10-4
Este producto se ha descontinuado y eliminado de nuestros almacenes.
El túnel de secado infrarrojo SCO-IR-10-4 se utiliza principalmente para el curado y secado de piezas de precisión como TP, LCD, ópticas, OGS, LGP, láminas y otras, como así también para el secado de pasta de plata en paneles táctiles, envejecimiento de película por calentamiento, tinta de protección CG (vidrio de protección), pigmento para espejo de aluminio, tinta de absorción/bloqueo por IR y otros.
| Suministro de energía | AC380V 3 φ 50HZ 84 kVA |
| Medidas internas | (An)1460mm×(L)9400mm×(Alt)1510mm (medidas de referencia, podemos personalizarlas) |
| Medidas externas | (An)1000mm×(L)6000mm×(Alt)50mm |
| Medidas detalladas | Área de alimentación: 800mm+300 (aislamiento térmico) |
| Área de calentamiento: 6000mm (se divide en 4 secciones de 1500mm cada una) | |
| Área de refrigeración: 1500mm (incluye aislamiento térmico, filtro adicional) | |
| Área de descarga: 800mm | |
| Largo total: 9.4m |
Detalles de la zona de calentamiento
| Rango de temperatura | Máx.220°C, temperatura promedio 160°C |
| Método del flujo de aire | a. Diseño de circulación de aire especial: En la parte inferior tiene un ventilador de circulación, y el aire caliente sopla desde la parte superior y a través del transportador, el ventilador recolecta el aire caliente y lo lleva de vuelta a la parte superior a través del túnel de aire lateral para completar la circulación de aire. Este diseño de circulación especial distribuye el calor de forma uniforme y ofrece como resultado un secado de mayor calidad. |
| b. La parte inferior del horno posee in dispositivo adicional para la compensación del aire caliente, y utiliza un calentador eléctrico Nichrome que ofrece una distribución del calor uniforme. | |
| Uniformidad de temperatura | ±3% (Probado en la cámara de calentamiento a temperatura constante sin carga) |
| Control de temperatura | Cuenta con pantalla táctil + PLC + controlador de temperatura por módulos, configuración digital junto con el control de salida SSR (relé en estado sólido) CAHO de Taiwán. |
| Dispositivo de calentamiento | Utiliza calentador radiante por IR + calentador eléctrico Nichrome |
